Как рассчитать заготовку плёнки на капот
Длину отреза для капота определяют по двум размерам заготовки с припусками. Один размер должен поместиться поперёк рулона KPPF шириной 1,52 м, второй задаёт расход в погонных метрах. Сначала измерьте капот по поверхности и назначьте запас для выбранного монтажа, затем проверьте обе ориентации прямоугольника.
Расчёт по площади капота для этого не подходит: одинаковая площадь бывает у прямоугольников с разными сторонами. Узкий и длинный лист может поместиться в рулон, а более короткий, но слишком широкий — уже нет.
Что измерить на автомобиле
Уточните кузов, год и исполнение капота. Размеры автомобиля в каталоге, габарит упаковки запасной детали и расстояние между контрольными точками кузова не дают размер листа для оклейки.
Снимите два размера по поверхности
Гибкой лентой измерьте капот поперёк и вдоль, следуя рельефу. Проверьте несколько сечений: самое широкое место и самый длинный путь могут проходить не через середину. Лента, натянутая между краями над углублением, пропускает часть поверхности. Запишите максимальный замер для каждого направления и отметьте, где он снят.
Эти два значения нужны для предварительного прямоугольника. На капоте с выраженными рёбрами, сложными углами или вентиляционными отверстиями дополнительно проверьте, как лист ляжет на всю деталь. Два центральных замера сами по себе этого не показывают.
Отметьте границы покрытия
До расчёта решите, какие кромки будут закрыты и где планируется подворот. Проверьте доступ с обратной стороны, усилители, уплотнения и другие препятствия. Если край останется без подворота, это тоже нужно записать: иначе закупщик и установщик могут считать разные заготовки.
Как добавить технологический запас
Припуск назначают отдельно для каждого края. В нём учитывают материал для согласованного подворота, возможность удержать и расположить лист, а также участки сложной формы. Не делите оставшуюся ширину рулона пополам и не считайте получившееся число автоматически достаточным подворотом.
Замер по поверхности уже учитывает путь ленты по рельефу. При расчёте не прибавляйте тот же изгиб второй раз. Но и не считайте весь технологический запас свободным материалом: при укладке он нужен для работы с заготовкой и обработки края. Размер припуска определяет мастер по конкретному капоту и монтажному плану.
Для записи удобно обозначить поперечный замер как W, продольный — как H. Тогда A = W + припуск слева + припуск справа, а B = H + припуск спереди + припуск сзади. Все величины записывайте в одних единицах. A и B — стороны подготовленного прямоугольника; размеры голой панели в проверке ширины рулона больше не используются.
Как проверить обе ориентации в рулоне 1,52 м
Положите схему заготовки рядом со схемой рулона. При допустимом повороте листа возможны два варианта раскладки. Перед сравнением проверьте выбранную серию и направление материала, если оно ограничивает монтаж, а также состояние кромок конкретного рулона. Повреждённую полосу по краю нельзя включать в полезную ширину.
| Раскладка | Проверка поперёк рулона | Длина отреза |
|---|---|---|
| A поперёк, B вдоль | A ≤ 1,52 м и помещается в фактически полезную ширину | B пог. м |
| B поперёк, A вдоль | B ≤ 1,52 м и помещается в фактически полезную ширину | A пог. м |
Если подходит только один вариант, длину берут из него. Если подходят оба, сравните расход и удобство установки; меньший отрез можно выбрать, когда поворот разрешён и монтажный план сохраняется. Запишите ориентацию на схеме, чтобы при резке стороны не поменяли местами.

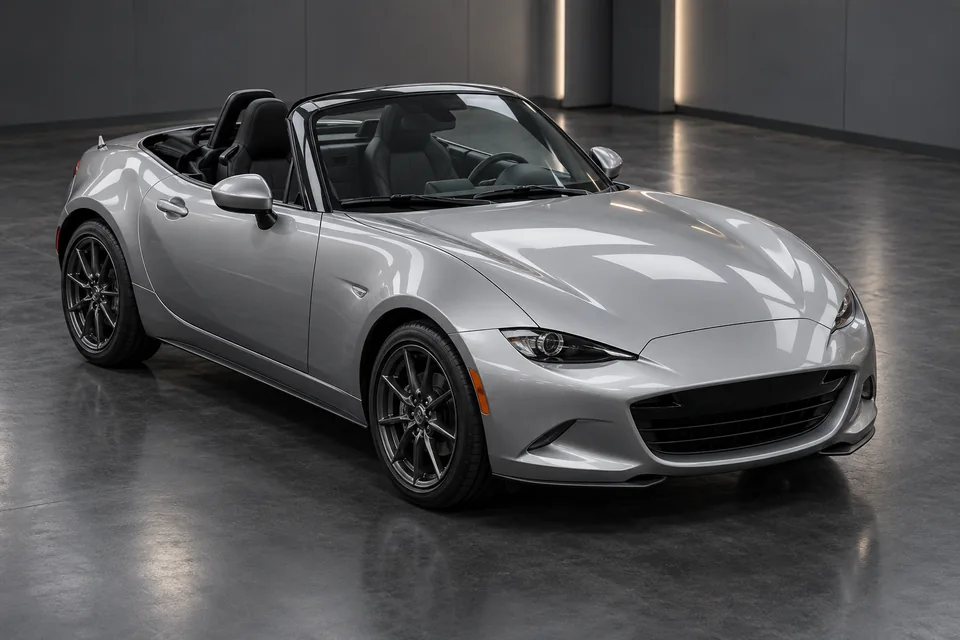

На странице плёнки для капота есть три ориентировочных примера для Mazda MX-5 ND, Mercedes-Benz S-класса W222 и Toyota Land Cruiser 200. Они показывают, почему ширина капота иногда идёт вдоль рулона. Это приблизительные оценки, которые мастер проверяет на автомобиле перед заказом; переносить их на другой кузов или использовать вместо замера не следует.
Посмотрите варианты плёнки KPPF и ориентировочные примеры расхода для разных капотов. Перед заказом проверьте размеры заготовки на автомобиле.
Что делать, если заготовка не помещается
Сначала проверьте поворот: слишком большая ширина капота ещё не означает, что рулон не подходит. После разворота поперёк рулона может оказаться продольная сторона заготовки. Сравнивать с 1,52 м нужно именно сторону с уже добавленными припусками.
Если обе стороны больше полезной ширины, цельный прямоугольник в неё не помещается. Увеличение длины отреза этого не исправит. Не закладывайте растяжение как способ компенсировать недостающую ширину и не убирайте согласованный припуск только ради прохождения расчёта.
Остановите раскрой и пересмотрите решение с установщиком: проверьте замеры, границы покрытия, доступность другого формата материала или иной согласованной технологии. Стык и изменение покрытия нужно согласовать до резки. Наличие подходящего широкого формата у поставщика уточняют отдельно.
Чем расчёт прямоугольника отличается от работы по лекалу
При ручном раскрое рассчитывают целый лист с рабочими припусками. У готового лекала своя внешняя граница и вырезы. Размер изображения капота в программе без проверки масштаба, версии кузова и расширений по краям не подтверждает длину отреза.
Для плоттерного раскроя проверьте фактические габариты подготовленного лекала, его ориентацию и рабочую ширину оборудования. Нельзя просто перенести длину из расчёта цельного листа в задание на резку. Разницу в процессе и рисках разбираем в статье о плоттерной резке и ручном раскрое PPF.
Что проверить до первого реза
- Сверьте автомобиль и капот со своей записью: кузов, исполнение, границы покрытия.
- Повторно проверьте максимальные замеры по поверхности и припуски каждого края.
- Убедитесь, что поперечная сторона заготовки помещается в полезную ширину рулона без расчёта на растяжение.
- Отметьте сторону, которая идёт вдоль рулона, и длину отреза. Проверьте единицы измерения.
- Осмотрите выделенный участок материала и убедитесь, что его края пригодны для работы.
- Сопоставьте заготовку с капотом до резки и уточните спорные места с установщиком.
В заказ материала передайте длину отреза, ширину рулона, выбранную серию и схему ориентации. Шаг продажи и округление длины уточните у поставщика. Резерв на повторную заготовку учитывайте отдельной строкой: он не увеличивает монтажные припуски первого листа.
Выбрать материал и посмотреть краткие примеры расхода можно на странице бронеплёнки на капот KPPF.
Вопросы при расчёте заказа
Умножьте полную ширину рулона на длину выделенного отреза. При ширине 1,52 м это 1,52 × длина отреза в метрах. Получится площадь в квадратных метрах; она включает остатки за пределами детали.
Только после отдельной раскладки этих деталей в остатках. Запишите размеры и форму доступных участков. Пока совместимость не проверена, обрезок не заменяет материал, запланированный на следующую деталь.
Запишите точный кузов и исполнение капота, серию и ширину плёнки, размеры листа, ориентацию, припуски по краям и результат установки. Приложите фото замеров и раскладки. При изменении покрытия или капота расчёт нужно проверить снова.
